當前位置：首頁 >> 旋塞閥
>> 美標旋塞閥 >> 美標提升式旋塞閥 更新時間 2025-5-10 0:31:37
美標旋塞閥
| 美標提升式旋塞閥 |
 |
產品名稱： | 美標提升式旋塞閥 | |||||
| 型號： | X43H/Y | ||||||
| 口徑： | DN15-350 | ||||||
| 壓力： | 150-900LB | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【美標提升式旋塞閥】 | |||||||
美標提升式旋塞閥詳細介紹
美標提升式旋塞閥產品概述：
美標提升式旋塞閥適用于公稱壓力CLASS150-1500LBS，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
美標提升式旋塞閥結構特點：
1、旋塞閥結構合理、密封可靠、性能優良、造型美觀。
2、閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
3、雙向流動，安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
美標提升式旋塞閥工作原理：
閥門的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，于密封面脫離，再旋轉手柄90°，使塞子的通道和閥體的通道相通，達到開啟的目的。而閥閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，達到密封。
美標提升式旋塞閥技術規范：
美標提升式旋塞閥性能規范：
美標提升式旋塞閥零件材料：
美標提升式旋塞閥外形結構圖：
美標提升式旋塞閥連接尺寸：
美標提升式旋塞閥技術規范：
結構形式
|
BB-BG-OS&Y
|
驅動方式
|
手輪、傘齒輪、手柄
|
設計標準
|
API599、API6D
|
結構長度
|
ASME B16.10
|
連接法蘭
|
ASME B16.5
|
試驗和檢驗
|
API598.API6D
|
美標提升式旋塞閥性能規范：
公稱壓力(LB)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
使用介質
|
150
|
3.0
|
2.2
|
≤550℃
|
水、蒸汽、油品等
|
300
|
7.5
|
5.5
|
||
600
|
15.0
|
11.0
|
||
900
|
22.5
|
16.5
|
||
1500
|
37.5
|
27.5
|

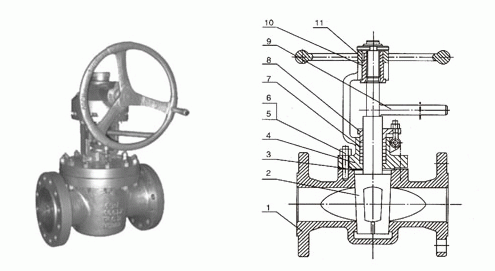

美標提升式旋塞閥零件材料：
序號NO.
|
名稱
|
材質
|
1
|
閥體
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
2
|
塞子
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
3
|
墊子
|
柔性石墨+不銹鋼
|
4
|
閥蓋
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
5
|
螺栓
|
ASTM A193-B7，A320-B8 A193-B8M
|
6
|
六角螺母
|
ASTM A194-2H，A194-8，A194-8M
|
7
|
填料
|
柔性石墨
|
8
|
填料壓蓋
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
9
|
手柄
|
ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
|
10
|
閥桿螺母
|
銅合金
|
11
|
手輪
|
ASTM A536 Gr.60-40-18 ASTM A216-WCB
|

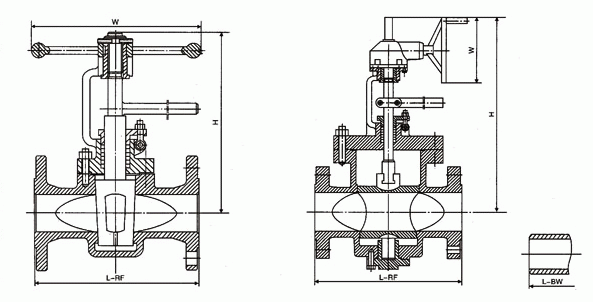

美標提升式旋塞閥外形結構圖：
美標提升式旋塞閥連接尺寸：
型號
|
LDX43Y-150LB
|
|||||||||||||||
壓力等級
|
150LB
|
|||||||||||||||
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
9
|
10
|
11
|
17
|
19
|
23
|
25
|
32
|
55
|
82
|
98
|
130
|
178
|
250
|
380
|
|
型號
|
LDX43Y-300LB
|
|||||||||||||||
壓力等級
|
300LB
|
|||||||||||||||
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
10
|
12
|
14
|
19
|
21
|
28
|
34
|
39
|
75
|
95
|
135
|
200
|
255
|
415
|
650
|
|
型號
|
LDX43Y-600LB
|
|||||||||||||||
壓力等級
|
600LB
|
|||||||||||||||
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
13
|
14
|
19
|
23
|
25
|
32
|
40
|
55
|
105
|
139
|
300
|
440
|
730
|
1150
|
1570
|
|
型號
|
LDX43Y-900LB
|
|||||||||||||||
壓力等級
|
900LB
|
|||||||||||||||
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
229
|
229
|
254
|
279
|
305
|
368
|
419
|
381
|
457
|
559
|
610
|
737
|
838
|
965
|
1029
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
16
|
17
|
26
|
30
|
33
|
39
|
50
|
70
|
137
|
181
|
397
|
590
|
860
|
1470
|
1880
|
|
