當前位置：首頁 >> 保溫閥門
>> 保溫調節閥 >> 電動保溫調節閥 更新時間 2025-5-10 0:37:55
保溫調節閥
| 電動保溫調節閥 |
 |
產品名稱： | 電動保溫調節閥 | |||||
| 型號： | ZJHBW | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電動保溫調節閥】 | |||||||
電動保溫調節閥詳細介紹
電動保溫調節閥產品概述：
本公司生產的電動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。電動保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控制的需要。電動保溫調節閥配以3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動保溫調節閥的泄漏量符合ANSI B16.104標準。
電動保溫調節閥技術參數：
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
額定流量系數(KV)
|
單座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
440
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
360
|
|
允許壓差(MPa)
|
單座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0.6
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.1
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4
|
|||||||||
額定行程
|
16
|
25
|
40
|
60
|
||||||
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
|
|||||||||
壓蓋形式
|
螺栓壓緊式
|
|||||||||
閥芯形式
|
單座式、套筒式
|
|||||||||
流量特性
|
等百分比、快開特性
|
|||||||||
配置執行器類別
|
3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
|
|||||||||
執行器參數
|
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|||||||||
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
||||||||||
環境溫度：-25～+70℃、環境濕度：≤95%
|
||||||||||
電動保溫調節閥零件材料：
1
|
閥體
|
WCB
|
304
|
316
|
316L
|
2
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
3
|
閥座/套筒
|
304
|
304
|
316
|
316L
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
5
|
導向套/并帽
|
304
|
304
|
316
|
316L
|
6
|
中墊
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
7
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
8
|
閥桿
|
304
|
304
|
316
|
316L
|
9
|
保溫夾套
|
25
|
304
|
316
|
316L
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
11
|
螺栓
|
25
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
12
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
電動保溫調節閥性能指標：
項目
|
指標值
|
||
基本誤差%
|
配3810L±2.5；配PSL±1.0
|
||
回差%
|
配381L ±2.0；配PSL±1.0
|
||
死區%
|
1.0
|
||
始終點偏差%
|
電開
|
始點±2.5
|
終點±2.5
|
始點±2.5
|
終點±2.5
|
||
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
||
額定行程偏差%
|
≤2.5
|
||
泄露量L/h
|
0.01%×閥額定容量
|
||
可調范圍R
|
30：1
|
||

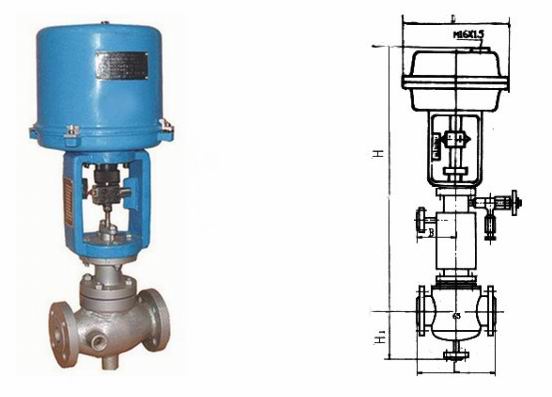

電動保溫調節閥外形結構圖：
電動保溫調節閥連接尺寸：
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
|
H1
|
182
|
182
|
218
|
225
|
230
|
264
|
271
|
285
|
320
|
344
|
|
H2
|
3810L
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
PSL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
PSL
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動保溫調節閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
